Сварочный инвертор своими руками

Инвертор — самый доступный по цене сварочный аппарат. Тем не менее, не каждый готов заплатить эти деньги. Если вы разбираетесь в электротехнике, можете собрать сварочный инвертор своими руками. Вам не потребуется специальное оборудование, в нашем варианте инвертор можно собрать своими руками из доступных деталей.

Сразу определяемся с инструментами и материалами, которые нам понадобятся для работы:

Переходим к изготовлению основных элементов инвертора — силового блока, трансформатора и драйверов силовых транзисторов.

Трансформатор, или блок питания, будет обеспечивать подачу напряжения. Обмоткой трансформатора служит феррит. Вам нужно сделать 4 обмотки: первичную — 100 витков, первую вторичную — 15, вторую вторичную —15, третью вторичную — 20. Используйте провода диаметром 0,2-1 мм. Все обмотки должны быть изолированы друг от друга при помощи лако- или стеклоткани. Чтобы инвертор преобразовывал переменный ток в постоянный, установите диоды по схеме «косого моста».

   Основой силового блока послужат 2 сердечника, которые вы подготовили. Для обмотки используйте не феррит, а медную полосу шириной 40 мм и толщиной 0,25 мм. Не забывайте про изоляцию: каждый слой обматываем термобумагой.

Теперь надо подумать про обратное преобразование переменного тока в постоянный. За этот процесс будет отвечать инверторный блок. В его основе будут лежать нескольких трансформаторов высокой мощности, которые обеспечат стабильную частоту. Чтобы исключить потери мощности, добавьте в схему последовательно соединенные конденсаторы.

Система охлаждения будет включать радиаторы и вентиляторы. Не будет лишней установка термодатчика. Он контролирует повышение температуры и при перегреве выключает инвертор.

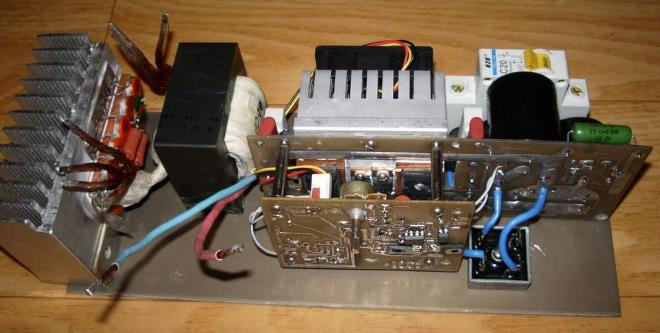

Для создания электронных плат используйте текстолит. При установке магнитопроводов не допускайте прилипания между ними, лучше сделать зазоры для циркуляции воздуха. Не забудьте про ШИМ-контроллер для исключения перепадов напряжения.

Наконец принимаемся за сборку корпуса будущего инвертора. В качестве материала стенок используйте листовой металл небольшой толщины. С помощью скоб закрепите транзисторные блоки.

Вот и все, сварочный инвертор готов. Конечно, возможности такой техники весьма ограничены и она значительно уступает заводской. Кроме того, на самодельный сварочный аппарат невозможно установить дополнительные системы, например, «Быстрый старт» или «Форсаж дуги». Тем не менее, такой инвертор подойдет для выполнения минимальной сварки в быту.
